Arduino Uno 上的 I2C 通道非常方便去串聯很多感應器，但有時會碰到一次會要接許多相同的感應器如 BH1750 ，受人之託是要作一個 如同該網友所作的  Multiple BH1750 on i2c bus Digital Light Sensor + Arduino (16xBH1750) ，剛好我也有2組 CD74HC4067，CD74HC4067在露天上可以買到，我買的是這一塊： CD74HC4067 因為 I2C 有 SCL及 SDA 所以需要2片  CD74HC4067， BH1750 上還有另一條  ADDR 就選擇用 LOW，也就是不接。 BH1750 先看一張亂接圖： Arduino CD 74HC4067 手工接的，真怕短路。但是可以執行喔。 最重要的是 CD74HC4067 上 S0 S1 S2 S3 這是用來選擇要讀取的BH1750，SCL及 SDA 分別接到不同板子上的 Cx 上。 完程圖 #include <Wire.h> #include <BH1750FVI.h> BH1750FVI LightSensor; //Mux control pins int s0 = 8; int s1 = 9; int s2 = 10; int s3 = 11; void setup() {     pinMode(s0, OUTPUT);   pinMode(s1, OUTPUT);   pinMode(s2, OUTPUT);   pinMode(s3, OUTPUT);   digitalWrite(s0, LOW);   digitalWrite(s1, LOW);   digitalWrite(s2, LOW);   digitalWrite(s3, LOW);   Serial.begin(57600);   LightSensor.begin();   LightSensor.SetAddress(Device_Address_L);   /*    set the Working Mode for this sensor    Select the following Mode:     Co

為了能快速測試 BH1750 加在 ESP8266 上 ，盡量使用 Arduino 原始程式上的腳位，我下載的BH1750 程式庫的腳位如下: /*   This is a simple code to test BH1750FVI Light senosr   communicate using I2C Protocol   this library enable 2 slave device address   Main address  0x23   secondary address 0x5C   connect this sensor as following :   VCC >>> 3.3V   SDA >>> A4   SCL >>> A5   addr >> A3   Gnd >>>Gnd   Written By : Mohannad Rawashdeh  */ 程式是由 Mohannad Rawashdeh 撰寫 。 NodeMCU+BH1750 測試的輸出如下： NodeMcu+BH1750 同樣的程式也可用 BH1750 與 Arduino UNO 來測 ，聯接圖如下： Arduino UNO + BH1750

寫到這主要是作記錄了， 因為合併程式很快就測成功了， 整個程式如下： #include <Wire.h> #include <DHT.h> #include "SparkFunHTU21D.h" #include <ESP8266WiFi.h> #define DHTPIN 4 #define DHTTYPE DHT22 // Wifi definition const char* ssid     = "Buffalo9F-2"; const char* password = "0227057373"; const char* server = "184.106.153.149"; String apiKey = "P1UO6DM0KA8X79SQ"; WiFiClient client; //Create an instance of the object HTU21D myHumidity; DHT dht(DHTPIN, DHTTYPE); void reConnectAP() {   int i = 0;   WiFi.begin(ssid, password);   while ((WiFi.status() != WL_CONNECTED) && (i < 100)) {     delay(500);     Serial.print(".");     i = i++;   }   if (WiFi.status() == WL_CONNECTED) {     Serial.println("");     Serial.println("WiFi connected");     Serial.println("IP address: ");     Serial.println(WiFi.localIP());     myHumidity.begin();     dht.begin();   } } void set

原本 DHT22 和 ESP8266 已用 Nodemcu 的 LUA 很輕易的連上過，但是這次要使用的開環境是 Arduino IDE 1.6.5，原本想應該花個10幾分鐘就好了，結果 - 殘念 ，網路上下載 DHT-sensor-library，想說 測試一下就 OK了，但是一直出現 Error -  In function __ieee754_asin ， Error的內容有一長串，最後發現網路上的網友有很多也有相同問題，詳系請看討論區 -  解決方法的討論區 。 解決的方法是  https://github.com/esp8266/Arduino/issues/612#issuecomment-129148582  這個內容是 下載新的 libm.a 取代原有 C:\Program Files (x86)\Arduino\hardware\tools\avr\avr\lib 下的 libm.a。 置換過 libm.a 後 ，一切就正常了。 我用的 DHT22 如下圖 ： DHT22 執行測試的結果如下： DHT22 測試 再來就是要把 DHT22 及 SHT20 併在同一顆 ESP8266 上。

ESP8266 要連上ThingSpeak 網路上的文章應該很多了，當然首先是要註冊一個 ThingSpeak 帳號，申請帳號請前往  https://thingspeak.com / 。 接著要 New Channel: ThingSpeak New Channel 設定 Name 及 Field1 及 Field2，在我的測試中 Field1 是 "Tempature" 及 Field2 是 "Humidity"，接著在 Arduino IDE include library "ESP8266WiFi"，首先當然是要先連上區域網路上的 AP。 WiFi.begin(ssid, password) ; 其中 SSID 及 Password 是區域網路AP 的 ID 及 Password， 並記錄下 Thingspeak 所產生的 API key，程式碼大概如下： Serial.print("Sending data to thingspeak.com"); if (client.connect(server, 80)) { // "184.106.153.149" or api.thingspeak.com String postStr = apiKey; postStr += "&field1="; postStr += String(temp); postStr += "&field2="; postStr += String(humd); postStr += "\r\n\r\n"; client.print("POST /update HTTP/1.1\n"); client.print("Host: api.thingspeak.com\n"); client.print("Connection: close\n"); client.print("X-THINGSPEAKAPIKEY: &q

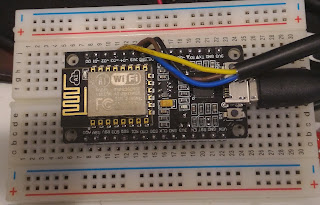

原本認為是一個輕鬆的連線測試，結果測了3個晚上。 朋友的需求是在ESP8266 開發板上使用SHT20 溫濕度感應器連線到 Thingspeak，應該是很簡單，一開始是用 Nodemcu LUA 來開發，因為 Nodemcu LUA 上有現成 I2C 的程式庫，但是使用 I2C 的程式庫可以用 掃瞄的方式，掃瞄到 SHT20 的代碼 0x40 但是在讀取溫濕度時都只能讀到錯誤的數字，從網路 ESP8266 Community Forum  的討論區發現，很多人都有同樣的問題，使用 Nodemcu LUA 的 i2c 似乎是無法讀取 SHT20 的資料，須改用 Arduino 的 開發環境來作。 幫原有 Arduio 1.6.5 IDE 加上 ESP8266 的環境可從 Github  esp8266 / Arduino  上取得，也在網路上找到 SHT2x 的 程式庫，但是一樣無法讀取，應該是與 ESP8266並不完全相容，最後從討論區發現可用的是  SPARKFN　HTU21D Humidity Sensor Hookup Guide ，這個　程式庫不是我寫的，所以請自行前往下載。 根據討論區的文章，直接使用程式庫還是不行，請看這一篇討論區說明　 http://www.esp8266.com/viewtopic.php?f=32&t=4078&start=15#p24173 ，要把 原來 SparkFunHTU21D.cpp  程式庫中  delay(55) 改程 delay(85) 及 wire.begin 改成 wire.begin(0,2)，總算成功抓到溫度及相對濕度。 ESP8266 接 SHT20 我的防水sensor 是從 淘寶網上購買的： SHT20 溫濕度傳感器 執行結果：
