Arduino 無線WIFI 傳輸 轉 RS232-Part1

  一直想找一塊無線（WIFI）轉 RS-232 傳輸的模組給 Arduino 使用，但是上網一查每一塊都很貴，最後找到這一塊 Hilink 公司生產的 HLK-WIFI-M03， 原本想找一塊台灣廠生產的，不過好像台灣廠都對大訂單才有興趣，我這一塊也是在露天上買來的，原本網上的說明是 5V，但等或拿到手，板子上註明確是 3.3V，還好 Arduino 5V 或 3.3V (不同型號的板子或改接方式)都可以。


先讓大家看一下板子外觀：


HLK-WIFI-M03
板子的大小大約 2.5cm x 5.5 cm ， 隨附的說明書中有詳細的尺寸，為了減少測試的時間，先用 USB 轉 TTL 3.3V的板子來測，我用的是這一塊：
USB 轉 TTL 3.3V
這一塊轉板用的是Prolific USB to SERIAL，板子之間用跳線串起來，心急的我立刻把USB轉板接上電腦的 USB端口，
USB 轉板用跳線接 WIFI-SERIAL
一接上 USB，HLK-WIFI-M03上的LED 就開閃爍，心想這下子OK了，再上原廠網站把設定軟體UART-WIFI.exe UART Configuration Management 下載下來，執行後：

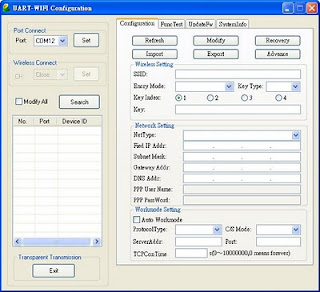

UART-WIFI.exe 執行畫面

運氣不錯，軟體已可以抓到 Serial Port，但是按 Search 卻怎麼也找不到 HLK-WIFI-M03，心想可能是RX/TX 接反或傳輸速率設錯，反覆測了好幾次，軟體都找不到  HLK-WIFI-M03，最後在原廠網站上找到了客服電話，這一家生產公司在大陸的廣東，以前的經驗都是撥了客服沒人接，要不然就是要等工程人員回Call，這次運氣不錯，接的就是行家，立刻告知軟體執行後，要先按 Transparent Transmission 下的Exit 按鈕， 等五秒後再按 Search 就可以找到 HLK-WIFI-M03，我到現在雖然還不太了解客服先生的意思，但要先測通，才能考慮未來要不要繼續使用這塊板子，姑且一試，

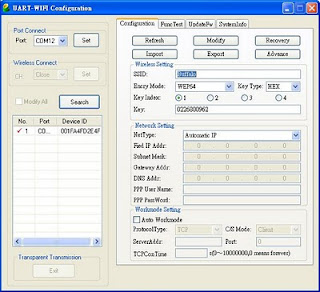

WIFI-M03 的 MAC address 出來了

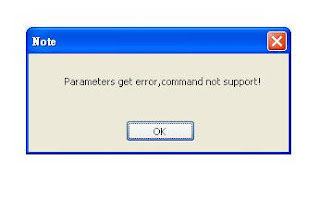

WIFI-M03 的 MAC address 出來了，雖然畫面有跳出 ：

Parameters get error，command not support

但是已經可以設定無線網路的參數了，把無線網路的參數設好：

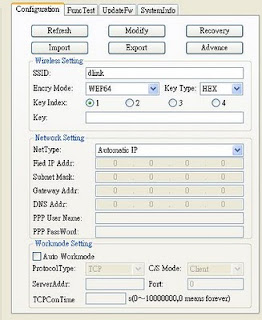

設定無線網路參數

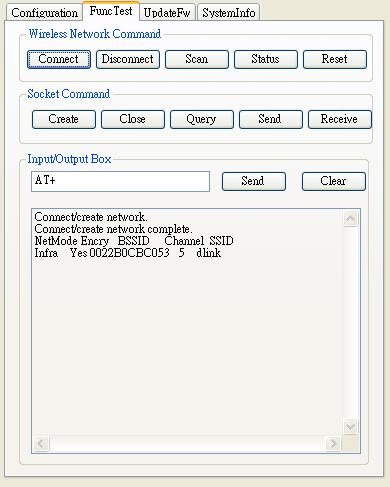

再到Func Test 測試連線，喜悅的訊息出現了：

連線成功
測試的第一關過了，要休息一下，為了避免買一塊沒用的板子，我還沒買天線。趕快去網路上買天線。
