Arduino uno 及 Arduino Mega 2560 機殼 - Part 1 底板


每次用Arduino 在測 Prototype 的時候,就會發現桌面是一片混亂:


今天決定先幫 Arduino 找一個家,但是發現 raspberry pi 有很多現成的盒子在網路上銷售,但是 Arduino 確很少,尤其是在台灣不容易找,想說乾脆自己做一個好了 首先先找 底板的 spec
網路上 Arduino uno 及 Mega 2560 的 PDF

我用 Illustrator 把檔案修改到只剩下外型及孔位:

修改後的 AI檔:Arduino Uno & Mega2560

在此要感謝 FABLAB TAIPEI  的朋友教會我使用雷射切割,我是用 5mm 的密集板去切的。

Arduino Mega 2560

Arduino Uno

Arduino Mega 2560 加底板

Arduino Bluno 加 底板

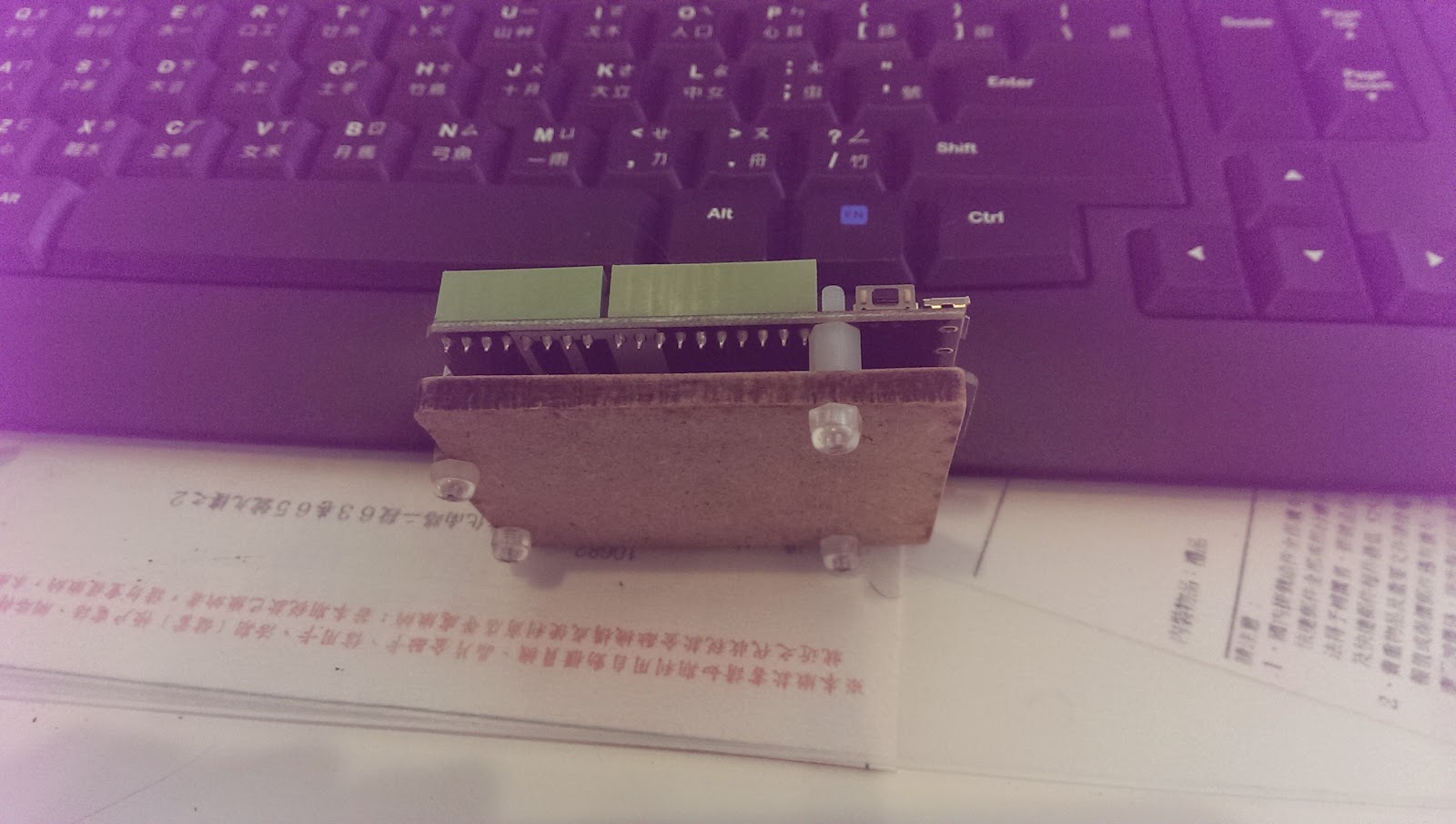

Arduino Bluno 加 底板 側照
有了底板就可以設計盒子了。
