Android 練功第二步 - 發布 Hello World 到 Asus 變形金剛

寫程式的人最怕的就是程式可以在模擬器上執行，但一到了真的機器上就當機了。 為了能安心睡個好覺，趕快再打開 eclipse 的開發環境，再次 重新建"Build"一次 HelloAndroid 這個專案，然後在 "File" 下選擇 "Export"：
eclipse File> Export

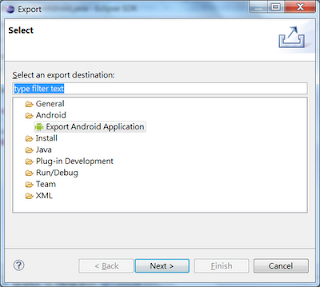

選擇 Export Android Application 再 Next>：
Export Android Application

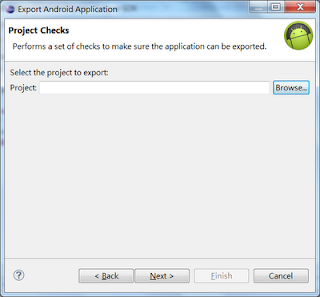

選擇 "Browse"：
Project Selection
點選 'HelloAndroid" 後自動跳回前畫面，再按 "Next"，這時有關Keystore的畫面就會出現了：

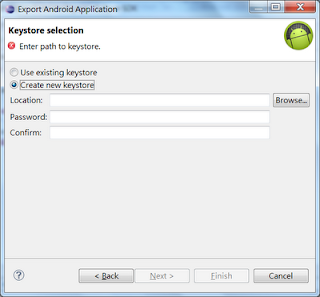

keystrore
因為我系統上還沒有keystrore，所以選擇 "Create new keystrore"，並填入 "Location" "Password" 及 "Confirm"，按下 "Next>"，這下會出現 "Key creation "：

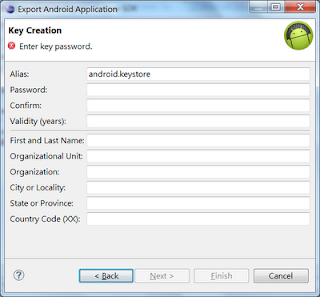

Key creation
這裏我只輸入了 "Alias" 、"Password" 、"Confirm" 、"Validity" 及 "First and last name"，按下 "Next>" 就出現：
Destination
這裡用 "Browse" 來選擇存放的位置，再按下 "Finish" apk 就應該建好了。

心想應該大功告成了，享用藍芽把檔案傳輸到Asus 變形金剛上，結果發現 Pad 上是無法用藍芽傳輸檔案，還好在 Android 的商店上有 Bluetooth File Transfer 的 apk，下載下來接收檔案，終於在 Asus 變形金剛上可以看到 "HelloAndroid.apk"，趕快執行就看到：

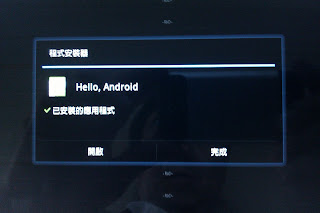

變形金剛上的程式安裝
按下開啟：

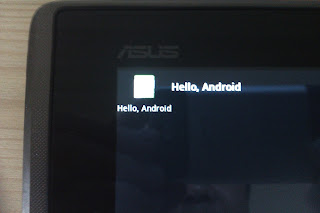

Hello Android 在 Asus
大功告成。
