Arduino 上手第一步

今天又接到一個很奇怪的案子,客戶希望開發一個用 Arduino 平台 + XBee 無線接收溫度感應器傳回的資料。 還好我還有很久以前買的一片 Arduino 的板子,趕快找出來上手開發。

想用Arduino 開發的人,第一個一定要知道這個網站 www.arduino.cc,在這網站的首頁上你就會看到這塊版子的樣子了, 買來的 Arduino 板子應該都會附一條 USB 線, 有這條線就可以從 PC 供電給 Arduino,也可以將寫好的程式 Load 到板子上。 接下來要把開發工具從 www.arduino.cc 下載下來:
Arduino 的 Download 頁

目前網站上提供最新的版本是 Arduino-0022.zip ,如果想要更詳細的說明也可以上 Getting Started w/ Arduino on Windows 。


接下來的 把Arduino-0022 解壓縮,我是直接解壓縮到我的硬碟 D: 槽下,資料夾Arduino-0022 的內容如下:

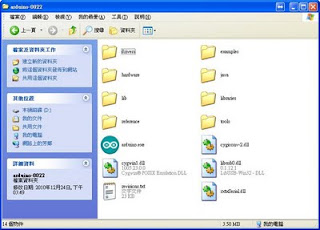

Arduino-0022 解壓縮後的內容
執行 Arduino.exe 會先看到:

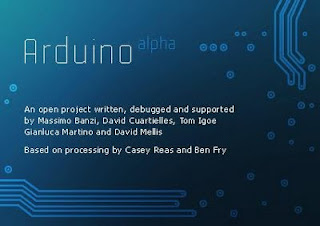

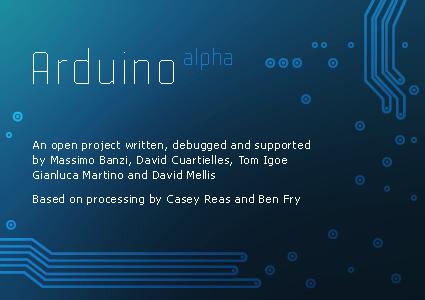

Arduino.exe 起始畫面
接著會進入開發畫面:

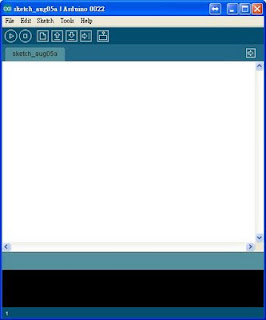

Arduino.exe 開發畫面
到此成功了一半,Arduino 的開發板是有很多種類的,所以要先在開發工具上設定自己手上所擁有板子的型號,工作至此,悲慘的事情發生了,老手的我怎麼也無法打開 Menu 上的 Tools,心想一定是忘了安裝 Driver,立刻去安裝在 Arduino-0022 下的 FTDI USB Driver,結果一樣 Tools 打不開,花了 2-3個小時在網路上查詢原因,最後我還是決定放棄,我目前安裝的環境是 Window XP,而且是一台骨董級的PC了,立刻更換作業環境到 一台筆記型電腦上有安裝 Window7, Arduino-0022 上的 Tools 終於出現了:

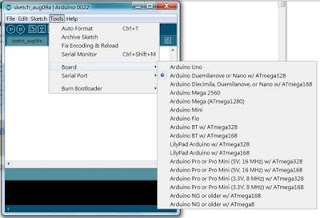

Arduino 中 Tools 選項
終於把開發環境都設定好了,可以正式去撰寫程式了。

2011-08-11
為了不能安裝 Arduino-0022 在 Window XP 上讓我每晚都睡不好,最後在 Arduino 軟體中的 Troubleshooting 中上找到了解答 -

Why does do the Arduino software and the Tools menu take a long time to open (on Windows)?

If the Arduino software takes a long time to start up and appears to freeze when you try to open the Tools menu, there by a conflict with another device on your system. The Arduino software, on startup and when you open the Tools menu, tries to get a list of all the COM ports on your computer. It's possible that a COM port created by one of the devices on your computer slows down this process. Take a look in the Device Manager. Try disabling the devices that provide COM ports (e.g. Bluetooth devices).

我原本也有試著把主機上的其他 COM Port 關掉,但是 Tools 選項還是無效,但最後把 藍芽關掉, Tools 的選項也可以工作了。

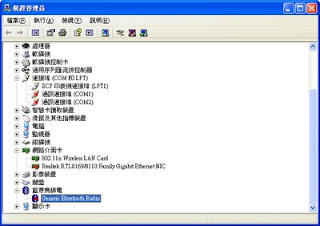

停用主機上的藍芽

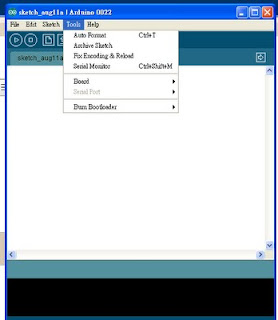

Tools 終於可以在 XP 上使用了
停用藍芽後,Tools 正常了
